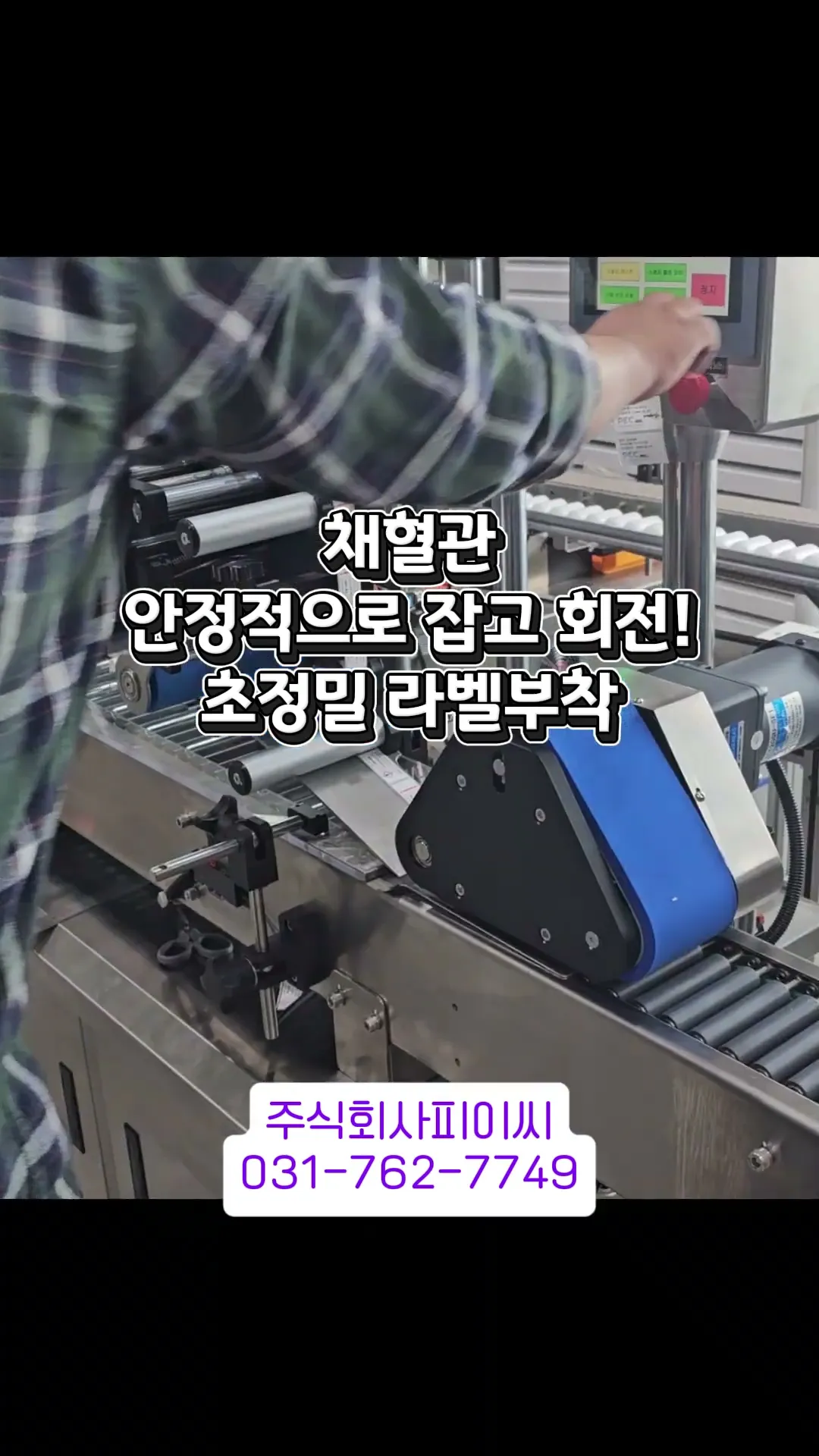

채혈관
제약·의료
가늘고 긴 채혈관, 양 끝선까지 정확하게
원형 라벨러
자동 라벨 부착기 · 피이씨
원형 라벨러
병, 원통 용기, 바이알의 옆면에 라벨을 자동으로 감아 붙이는 원형 라벨러. 범용성이 높은 벨트형과 정밀도가 높은 실린더형 가운데 우리 용기에 맞는 모델을 샘플 테스트로 먼저 확인해 드립니다.
원형 라벨러란.
원형 라벨러는 병이나 원통처럼 둥근 용기를 굴리면서 옆면에 스티커 라벨을 자동으로 부착하는 라벨 부착기입니다. 수작업보다 속도와 정밀도가 뛰어나, 손으로 하나씩 붙이던 일을 기계 한 대가 대신합니다.
피이씨 원형 라벨러는 벨트로 병을 이송하며 붙이는 벨트형과, 공압으로 제품을 잡고 돌려 라벨 끝선을 맞추는 실린더형이 있습니다. 벨트형은 높은 범용성, 실린더형은 높은 정밀도에 특화되어 있습니다.
이런 곳에서 씁니다
- 식품: 소스통, 젓갈통, 유리병 진액, 원형 PET 용기
- 제약·의료: 약병, 앰플, 바이알, 채혈관
- 화장품: 화장품병, 세럼·토너 용기, 매니큐어병
- 생활·화학: 농약통, 스프레이통, 원예용 살충제 용기
피이씨 원형 라벨러.
생산량과 필요한 정밀도에 맞춰 세 가지로 고르세요.
원형 · 실린더형공압으로 잡고 돌려 라벨 끝선까지 정확하게, 바이알·앰플 정밀 부착
미쓰비시 PLC, 키엔스·SICK 센서, 한글 터치스크린의 벨트형
세팅이 쉬운 컴팩트 벨트형, 다품종 소량 생산용
LR-4100
탁상형 원형 라벨러 실린더형공압으로 잡고 돌려 라벨 끝선까지 정확하게, 바이알·앰플 정밀 부착- 속도
- 20 ~ 200 pcs/min
- 병 크기
- 지름 30 ~ 120 mm
LR-4000
탁상형 원형 라벨러 벨트형미쓰비시 PLC, 키엔스·SICK 센서, 한글 터치스크린의 벨트형- 속도
- 60 pcs/min
- 병 크기
- 지름 10 ~ 120 mm
LR-2000
탁상형 원형 라벨러 벨트형세팅이 쉬운 컴팩트 벨트형, 다품종 소량 생산용- 속도
- 30 ~ 40 pcs/min
- 병 크기
- 지름 16 ~ 90 mm
원형 라벨러 비교.
벨트형은 높은 범용성, 실린더형은 높은 정밀도에 특화된 방식입니다. 피이씨 원형 라벨러 세 모델의 차이입니다.
| LR-2000 | LR-4000 | LR-4100 | |
|---|---|---|---|
| 방식 | 벨트형 | 벨트형 (벨트로 병을 이송하며 옆면에 부착) | 실린더형 (공압으로 제품을 잡고 돌려 부착, 에어컴프레서 필요) |
| 강점 | 용기에 따른 세팅과 사용법이 쉬움, 컴팩트한 디자인 | 탁상형에서 실현 가능한 최고 속도와 정확도 | 라벨 끝선이 정확히 맞고, 같은 위치에 똑같이 부착 |
| 속도 | 30 ~ 40 pcs/min | 60 pcs/min | 20 ~ 200 pcs/min |
| 사용 가능 병 크기 | 지름 16 ~ 90 mm · 높이 30 ~ 160 mm | 지름 10 ~ 120 mm | 지름 30 ~ 120 mm |
| 사용 가능 라벨 크기 | 폭 10 ~ 100 mm · 길이 20 ~ 300 mm | 폭 15 ~ 130 mm · 길이 20 ~ 300 mm | 폭 15 ~ 130 mm · 길이 25 ~ 300 mm |
| 정확도 | ± 1 mm | ± 1 mm | ± 1 mm |
| 제어 · 센서 | 고성능 라벨 센서 | 미쓰비시 PLC, 키엔스·SICK 센서, 한글 터치스크린 | 미쓰비시 PLC, 키엔스·SICK 센서, 8인치 한글 터치스크린 |
| 전원 | 220V, 60Hz, 단상 | 220V, 60Hz, 단상 | 110/220V, 50/60Hz |
| 제품 크기 | 950 × 839 × 450 mm | 1270 × 800 × 780 mm | 1270 × 800 × 780 mm |
| 잘 맞는 곳 | 소스통, 약병, 화장품병, 원형 PET | 중대형 원형 용기, 대량 생산 라인 | 앰플, 바이알, 매니큐어병 |
속도는 라벨과 용기 크기에 따라 다릅니다. LR-4000·LR-4100은 이외 라벨 규격도 설계 변경으로 제작할 수 있습니다.
현장 사례.
고객사 제품에 실제로 원형 라벨을 붙이는 장면입니다. 누르면 영상이 재생됩니다.

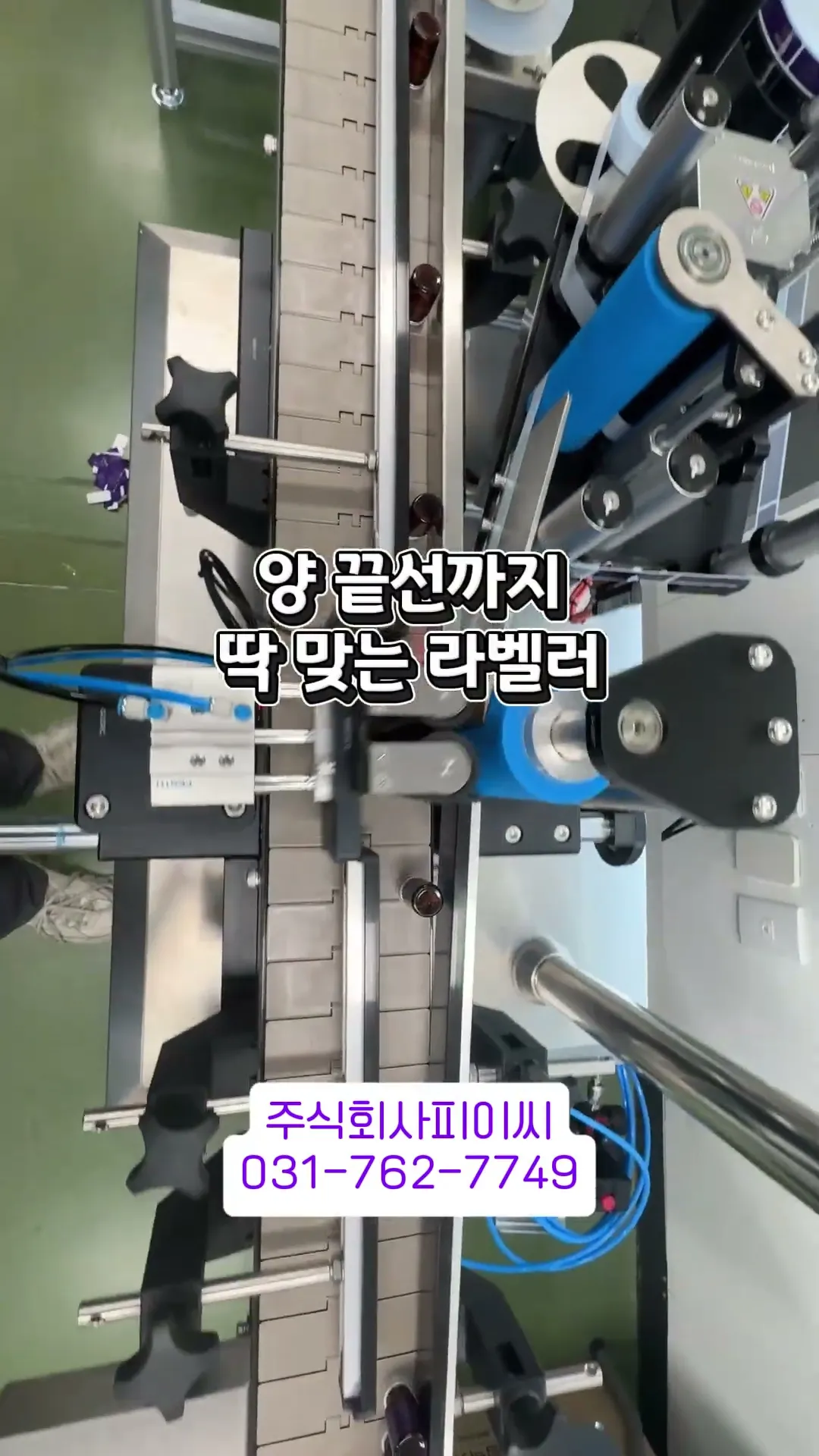

주사제 바이알
제약·의료
5~10mL 병을 안정적으로 잡아 회전
원형 라벨러

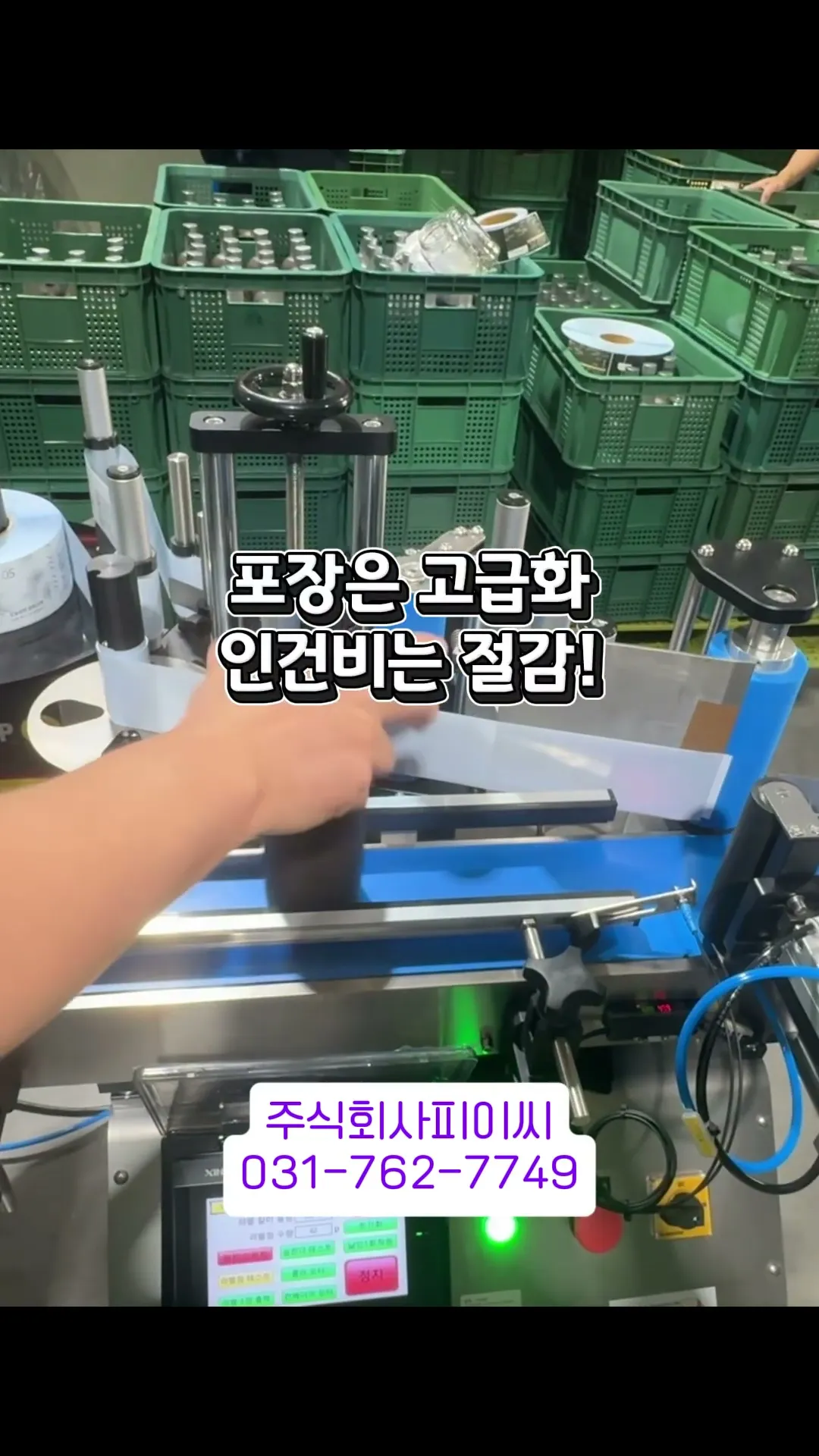

쌍화진액 유리병
식품
네다섯 명이 붙이던 라벨을 한 대로
원형 라벨러

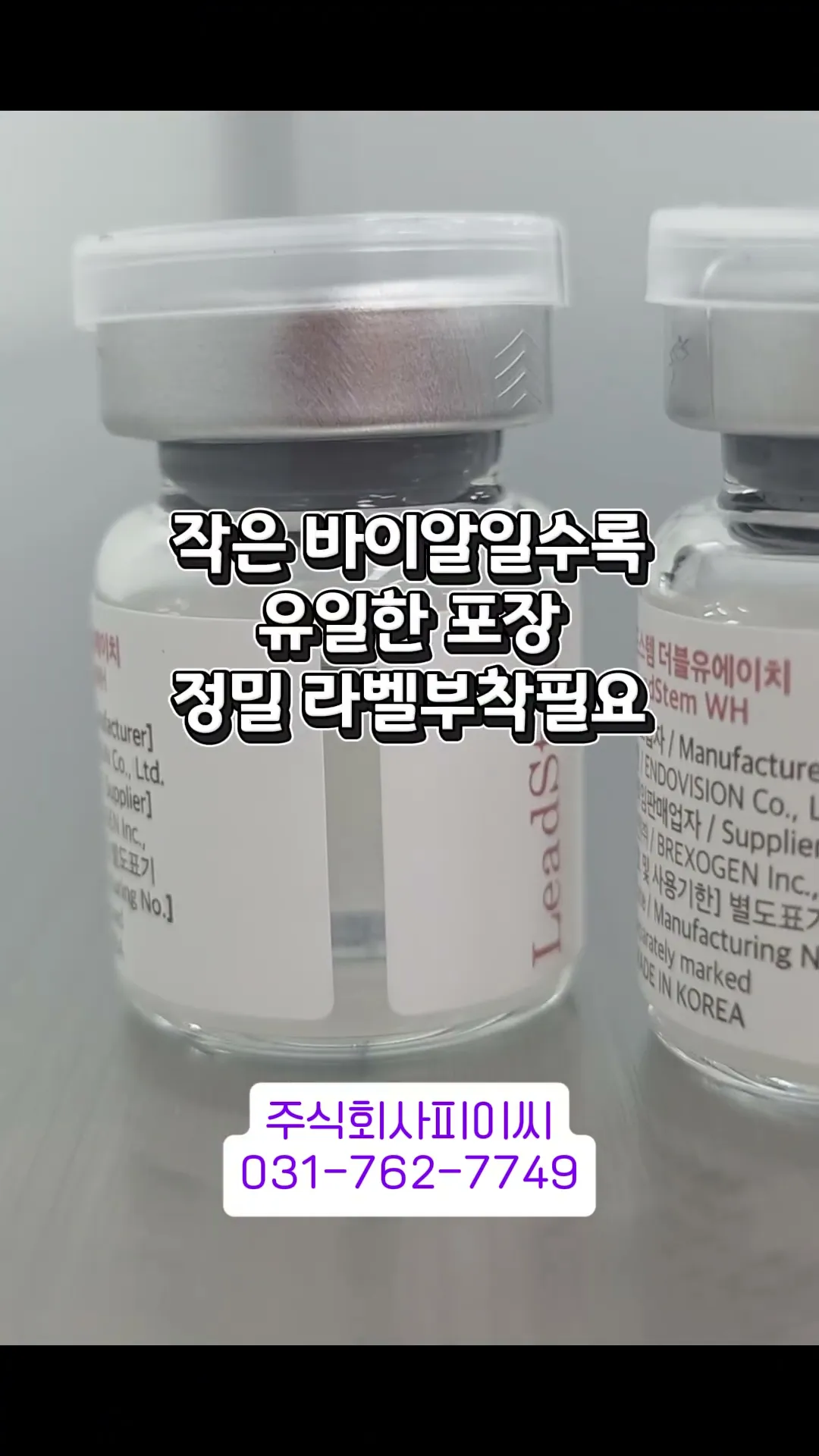

초소형 바이알
제약·의료
손가락보다 작은 병도 끝선까지 정확히
원형 라벨러

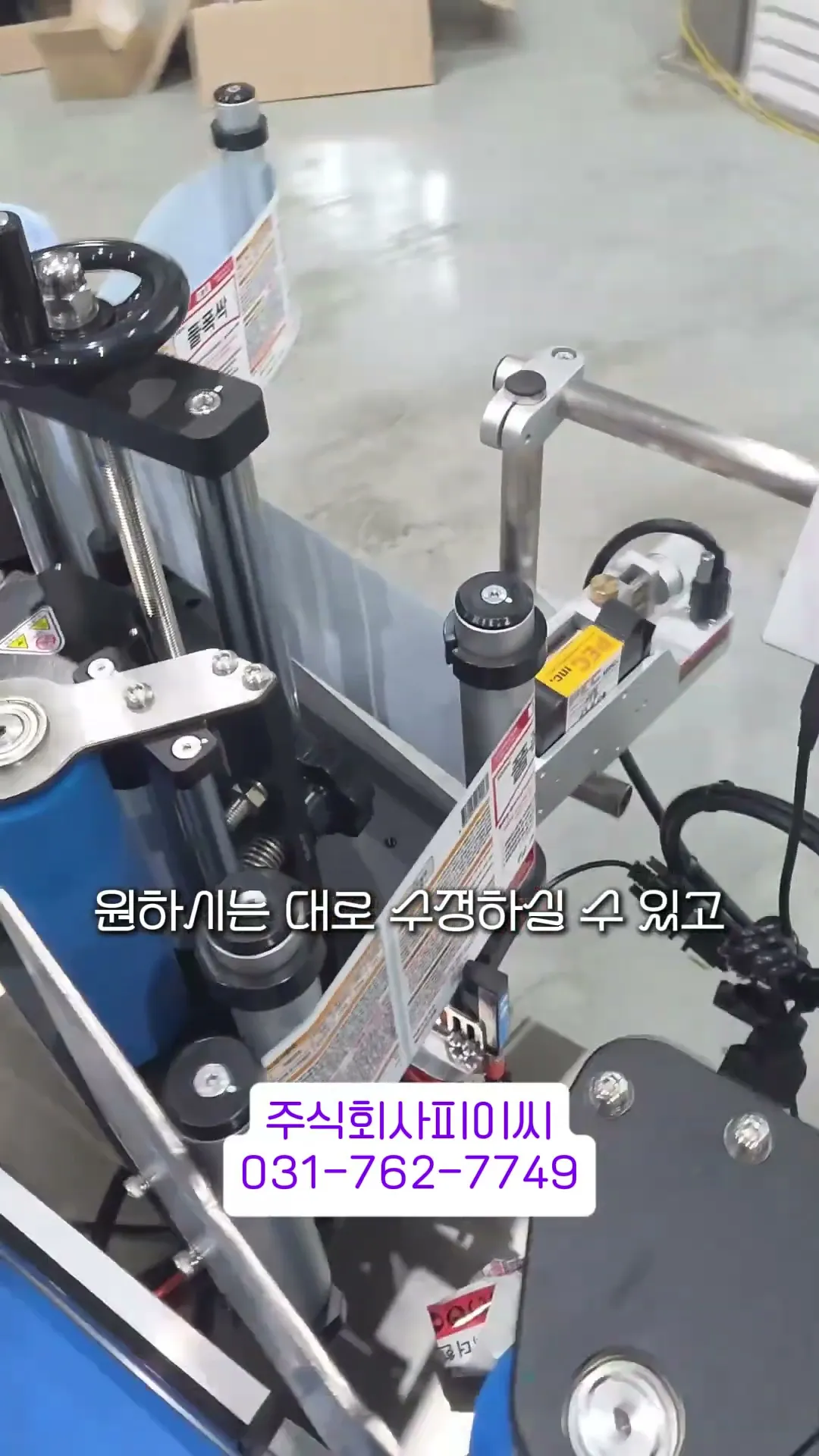

HDPE 농약통
생활·화학
형상 편차 용기도 끝선까지 정확히
원형 라벨러 + 마킹기

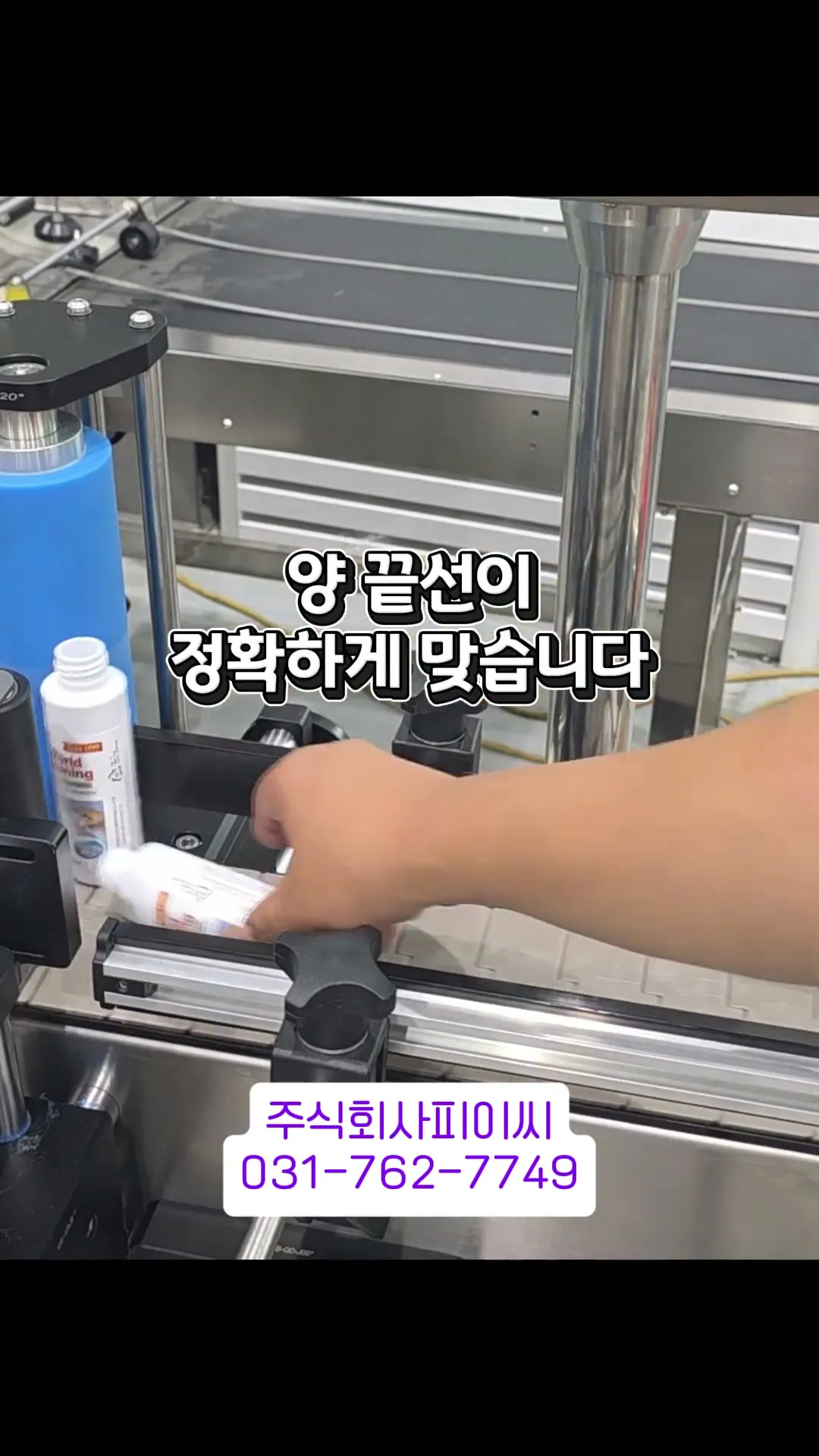

긴 스프레이통
생활·화학
큰 라벨도 주름 없이 일정한 압력으로
원형 라벨러
자주 묻는 질문.
원형 라벨러는 어떤 용기에 쓸 수 있나요?
병, 원통 용기, 바이알, 앰플처럼 둥근 용기의 옆면에 씁니다. 모델별 사용 가능한 병 크기는 LR-4000이 지름 10~120mm, LR-4100이 지름 30~120mm, LR-2000이 지름 16~90mm·높이 30~160mm입니다. 실제 용기로 샘플 테스트 후 모델을 정합니다.
벨트형과 실린더형은 무엇이 다른가요?
벨트형(LR-2000, LR-4000)은 벨트로 병을 이송하며 옆면에 붙이는 방식으로 범용성이 높습니다. 실린더형(LR-4100)은 공압으로 제품을 잡고 돌려 붙이기 때문에 라벨 끝선이 정확히 맞고, 소형 바이알처럼 같은 위치에 똑같이 붙여야 하는 정밀 부착에 많이 씁니다. 실린더형은 에어컴프레서가 필요합니다.
1분에 몇 개나 붙이나요?
LR-2000은 분당 30~40개, LR-4000은 분당 60개, LR-4100은 분당 20~200개입니다. 실제 속도는 라벨과 용기 크기에 따라 달라집니다.
투명 라벨도 붙일 수 있나요?
네. 투명 라벨 전용 특수 초음파 센서를 옵션으로 더할 수 있습니다.
라벨을 붙이면서 소비기한도 찍을 수 있나요?
잉크젯 마킹기(카트리지형)나 열전사 마킹기(먹지형)를 옵션으로 함께 구성할 수 있습니다. 라벨 부착과 날짜 인쇄를 한 라인에서 처리합니다.
장비에 맞는 라벨 스티커도 만들어 주나요?
네. 피이씨 라벨러에 바로 거는 롤 라벨을 릴 내경과 외경, 감김 방향에 맞춰 제작해 드립니다. 고접착, 냉장·냉동, 투명 라벨도 상담 가능합니다.
구매 전에 테스트해 볼 수 있나요?
모든 장비는 샘플 테스트 후 사양을 확정합니다. 샘플을 보내주시거나 경기도 용인 본사 시연장에 오시면 우리 용기로 직접 확인하실 수 있습니다.
보증과 사후 관리는 어떻게 되나요?
원형 라벨러 LR-2000, LR-4000, LR-4100은 1년간 무상 수리, 5년간 수리를 보증합니다.
샘플로 먼저
확인하세요.
원형 라벨러에 우리 제품을 직접 올려보세요. 샘플을 보내주시거나 경기도 용인 본사 시연장에 오시면 됩니다.
